Zestaw serwo Xinje 200W 0,2 kW STEP/DIR DS5L1-20P2 + MS6H + przewody 3 m

Opis

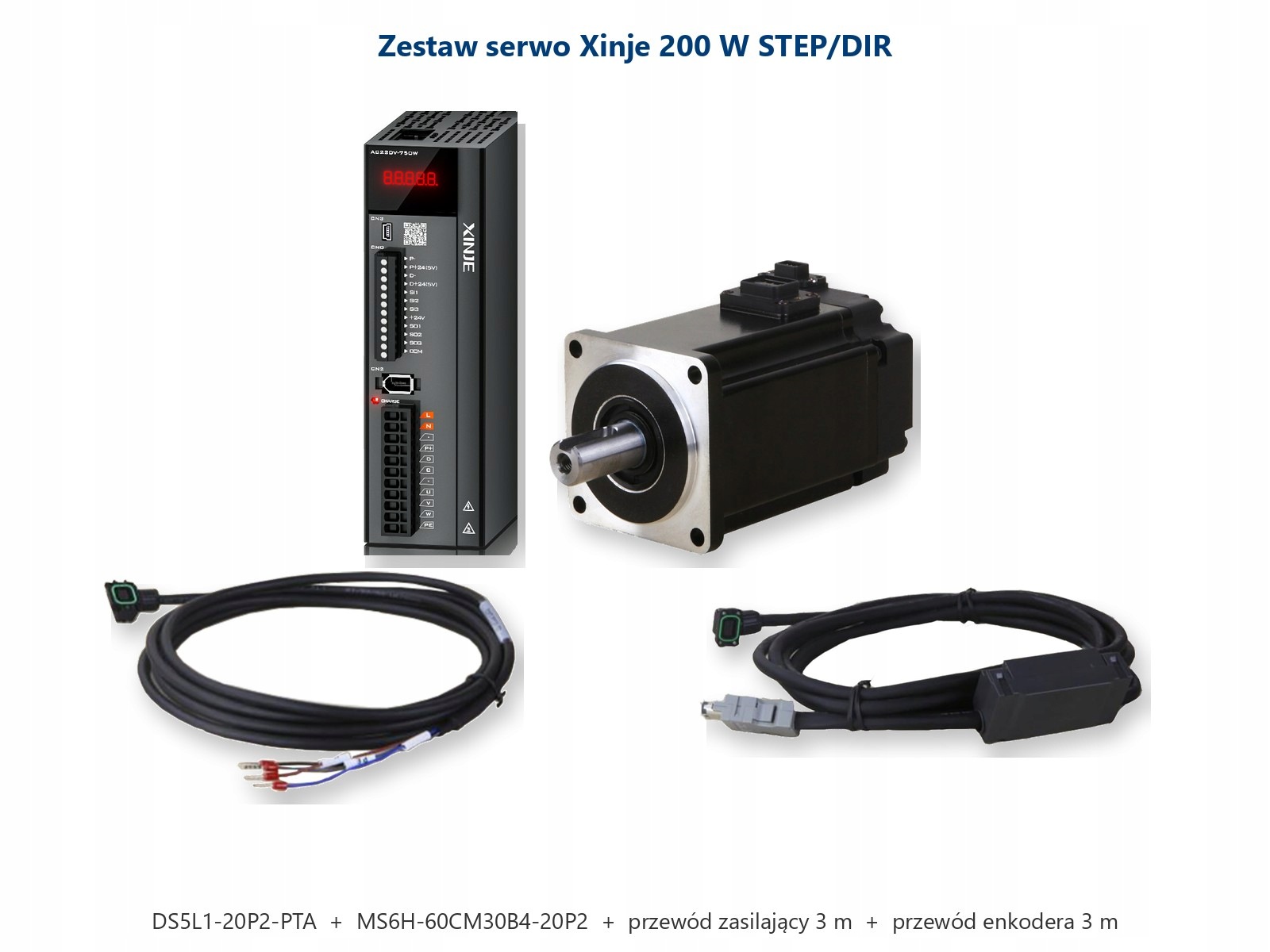

Kompletna oś serwo Xinje 0,2 kW — serwonapęd, serwosilnik i przewody

Zestaw obejmuje serwonapęd DS5L1-20P2-PTA, serwosilnik MS6H-60CM30B4-20P2 o momencie znamionowym 0,64 N·m oraz komplet dwóch przewodów (zasilającego i enkoderowego) o długości 3 m. Zasilanie jednofazowe 230 V AC; sterowanie impulsowe STEP/DIR (także CW/CCW i A/B) ze sterownika PLC lub kontrolera CNC; wejście różnicowe 500 kpps, otwarty kolektor 200 kpps. Elementy dobrano zgodnie z tabelą doboru producenta (katalog 2026, str. 223–226), co wyklucza niezgodność enkodera z napędem oraz przewodów ze złączami.

Skład zestawu i dane techniczne

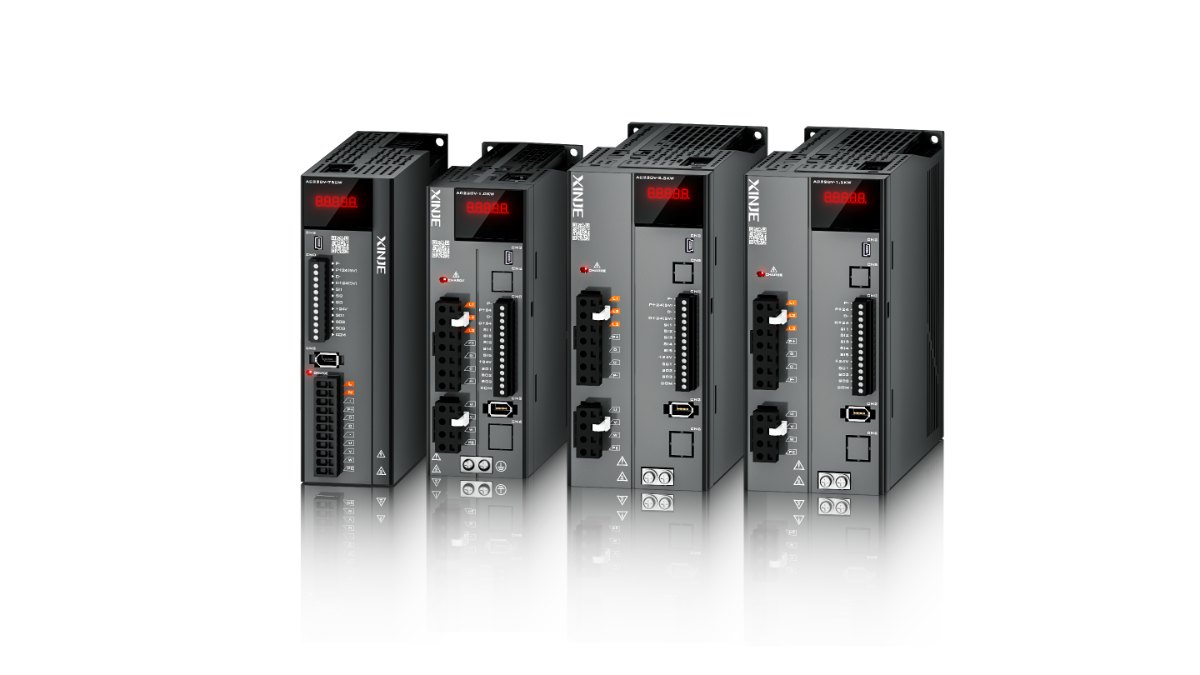

• Serwonapęd DS5L1-20P2-PTA — zasilanie 1×230 V AC, sterowanie impulsowe, automatyczny dobór sztywności i filtr tłumienia drgań; bez wbudowanego rezystora hamowania — przy osi pionowej lub częstym hamowaniu wymagany rezystor zewnętrzny 80–100 Ω, min. 200 W na zaciskach P+ i C (instrukcja DS5L1, tabela 1.4.1)

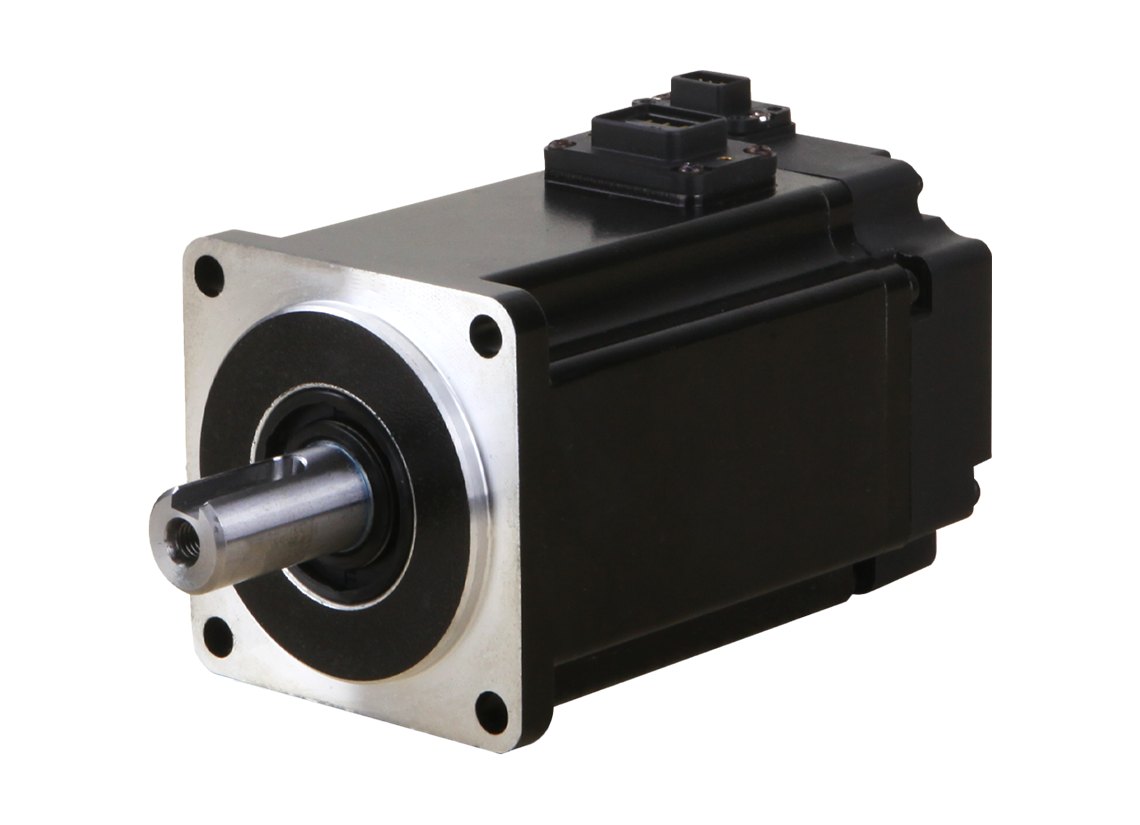

• Serwosilnik MS6H-60CM30B4-20P2 — 0,2 kW, moment znamionowy 0,64 N·m (maksymalny 2,24 N·m), prędkość znamionowa 3000 obr/min (maksymalna 6500), kołnierz 60 mm, moment bezwładności wirnika klasy duża (seria MS6H), enkoder absolutny magnetyczny 17-bitowy wielobrotowy, stopień ochrony IP66, bez hamulca postojowego
• Komplet przewodów 3 m (CP-SP-BM-03 + CM-P07A-M-03) — przewód zasilający i przewód enkodera z wtykami zarobionymi fabrycznie, przewód enkodera z gniazdem baterii podtrzymującej; komplet dobrany do tej pary silnik–napęd i potwierdzony u producenta
• Instrukcje, plik ESI i oprogramowanie XinjeServo udostępnia dystrybutor

Zakres zastosowań

Zestaw przeznaczony do maszyn jedno- i dwuosiowych ze sterownikiem wyposażonym w wyjścia impulsowe. Integracja obejmuje połączenie impulsowe i ustawienie liczby impulsów na obrót; sieć przemysłowa nie jest wymagana.

Napęd dobrany jest do prądu znamionowego silnika, a nie do mocy z tabliczki — zgodnie z metodyką producenta. Silnik należy do serii MS6H o dużej bezwładności wirnika; producent dzieli serię MS6 na cztery klasy (MS6L ultra mała, MS6S mała, MS6G średnia, MS6H duża), a klasę dobiera się do bezwładności obciążenia sprowadzonej na wał: im większe przełożenie i mniejsza bezwładność obciążenia, tym niższa klasa. Dystrybutor weryfikuje dobór na podstawie danych aplikacji.

Zestaw a zakup elementów osobno

Zestaw jest tańszy niż suma cen jego elementów kupionych osobno w naszym sklepie i stanowi jedną przesyłkę oraz jedną transakcję. Istotniejsza jest jednak gwarancja zgodności: najczęstszym błędem przy zakupie elementów osobno jest zestawienie silnika z enkoderem innej generacji niż napęd, co w tym zestawie jest wykluczone.

Pytania i odpowiedzi

Czy zestaw wystarcza do uruchomienia osi? Po stronie napędu tak. Wymagane są ponadto zasilanie 230 V oraz sygnał sterujący ze sterownika; przewód sterujący dobierany jest do konkretnego sterownika.

Czy silnik ma hamulec postojowy? Nie; wykonanie z hamulcem dostępne jest na zamówienie.

Czy dostępne są dłuższe przewody? Tak: standardowo 3, 5 i 10 m, na zamówienie dowolna długość; dopłata liczona jest za metr.

Kiedy potrzebna jest bateria enkodera? Wyłącznie gdy licznik obrotów ma być zachowany po wyłączeniu zasilania; przewód enkodera ma gniazdo baterii.

Czy dystrybutor pomaga przy uruchomieniu? Tak; dokumentacja jest w języku polskim, a pierwsze uruchomienie wspierane jest telefonicznie.
