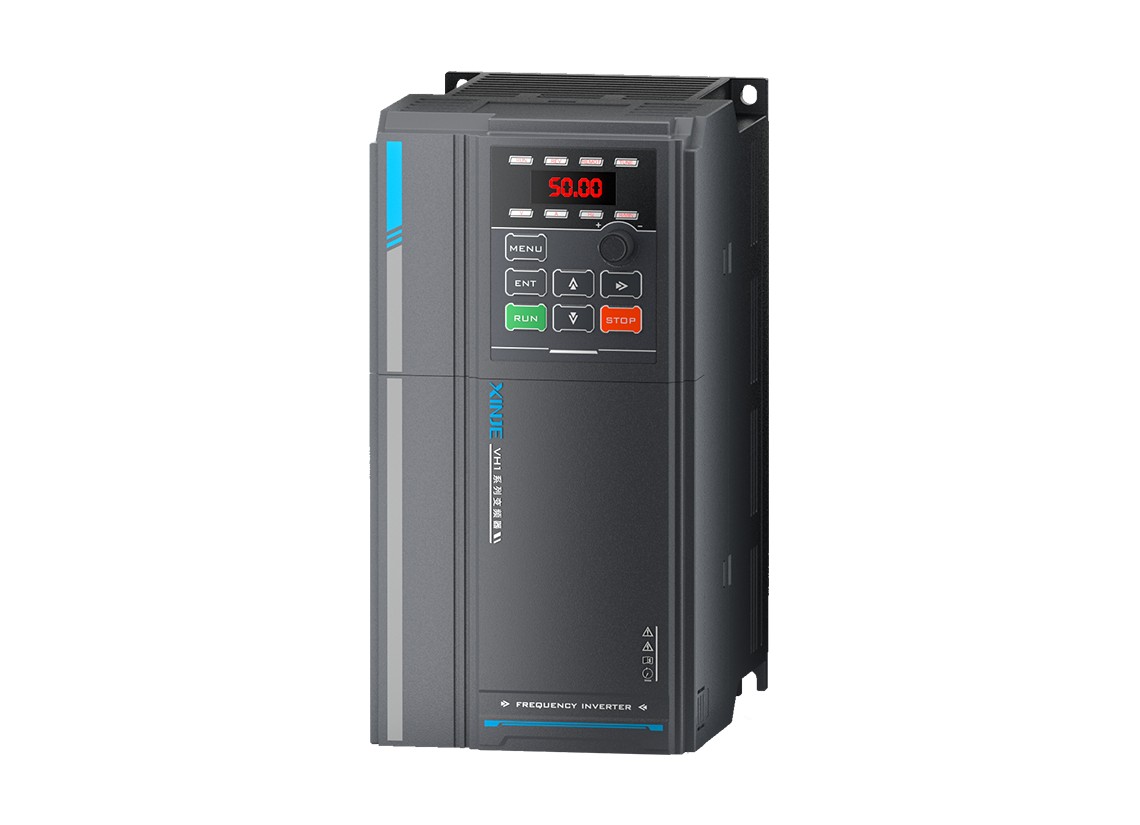

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu VH1-43P7-B.
Xinje VH1-43P7-B — falownik wektorowy (pętla otwarta), 3× 400 V, 3,7 kW
Cena na zapytanie
Falownik wektorowy Xinje VH1-43P7-B o mocy 3,7 kW, zasilanie 3-fazowe 400 V AC (320–440 V). Sterowanie SVC/VF, prąd wyjściowy 9 A, wbudowany moduł hamowania, RS485 Modbus RTU. Cena na zapytanie.
Opis
Xinje VH1-43P7-B to kompaktowy falownik (przemiennik częstotliwości) z serii VH1 o mocy 3,7 kW i zasilaniu 3-fazowe 400 V AC. Seria VH1 to ekonomiczna, uniwersalna rodzina napędów Xinje przeznaczona do najczęstszych zadań regulacji prędkości: pomp, wentylatorów, przenośników, mieszadeł i prostych maszyn produkcyjnych.
Falownik pracuje w trybie bezczujnikowego sterowania wektorowego (SVC) oraz skalarnego U/f, zapewniając moment rozruchowy 150 % już przy 0,5 Hz i przeciążalność 150 % przez 60 sekund. Wbudowany moduł hamowania (wymagany jedynie zewnętrzny rezystor) upraszcza aplikacje z częstym hamowaniem, a wbudowany port RS485 z protokołem Modbus RTU pozwala włączyć napęd do sieci sterowania razem ze sterownikami PLC i panelami HMI Xinje.
- Moc znamionowa 3,7 kW, prąd wyjściowy 9 A
- Zasilanie 3-fazowe 400 V AC (320–440 V AC), częstotliwość wyjściowa do 600 Hz
- Sterowanie bezczujnikowe wektorowe (SVC) oraz skalarne U/f — dokładność prędkości ±0,5 % (SVC)
- Moment rozruchowy 150 % przy 0,5 Hz (SVC); przeciążalność 150 % przez 60 s (tryb G)
- Obsługa silników asynchronicznych
- Wejścia: 5 cyfrowych, 2 analogowe (AI1 0–10 V / 0–20 mA, AI2 0–10 V); wyjścia: 1 tranzystorowe, 1 przekaźnikowe, 1 analogowe
- Komunikacja RS485 (Modbus RTU), zasilanie pomocnicze ±24 V i ±10 V
- Wbudowany moduł hamowania — rezystor zewnętrzny ≥ 130 Ω / ≥ 800 W
- Funkcje: podchwytywanie obracającego się wału, praca bez zatrzymania przy zaniku zasilania, hamowanie DC
- Wymiary 90×170×149,6 mm (szer.×wys.×gł.), masa 1,4 kg, stopień ochrony IP20, montaż na ścianie lub szynie DIN
- Certyfikat CE, praca do 1000 m n.p.m., wilgotność < 95 % RH bez kondensacji
Pełne dane techniczne modelu VH1-43P7-B znajdziesz w zakładce Specyfikacja, a instrukcję obsługi, rysunki CAD i modele 3D serii VH1 — w sekcji Do pobrania.
Cena: na zapytanie. Automation Dariusz Kulik jest wyłącznym dystrybutorem Xinje w Polsce — skontaktuj się z nami, aby otrzymać wycenę, termin dostawy oraz wsparcie w doborze falownika i akcesoriów.
Dane podstawowe
| Model | VH1-43P7-B |
| Seria | VH1 — falownik wektorowy w otwartej pętli |
| Zasilanie | 3AC 380 V, 50/60 Hz |
| Dopuszczalne wahania napięcia | ±15% |
| Moc silnika (maks.) | 3,7 kW |
| Moc pozorna zasilania | 5,9 kVA |
| Prąd wejściowy | 10,5 A |
| Prąd wyjściowy | 9 A |
| Napięcie wyjściowe | 0 — napięcie zasilania |
| Częstotliwość wyjściowa | 0–600 Hz |
| Jednostka hamująca | Wbudowana (wykonanie -B); rezystor hamowania dobierany osobno |
| Producent | Xinje |
Parametry sterowania
| Typ sterowanego silnika | Silnik asynchroniczny, silnik synchroniczny |
| Tryb sterowania | U/f (VF), wektorowe |
| Dokładność prędkości | ±1% |
| Wahania prędkości | ±0,5% |
| Zakres regulacji prędkości | 1:50 |
| Moment rozruchowy | 150% przy 1,0 Hz |
| Przeciążalność | G: 150% prądu znamionowego przez 60 s; P: 120% przez 60 s |
| Dokładność częstotliwości | 0,01 Hz (niskie), 0,1 Hz (wysokie) |
| Rozdzielczość częstotliwości | Zadawanie cyfrowe 0,01 Hz; analogowe — maks. częstotliwość × 0,1% |
Wejścia, wyjścia i komunikacja
| Wejścia cyfrowe | 5 × X (obsługa NPN i PNP) |
| Wejścia analogowe | 2 × AI — AI1: 0–10 V / 0–20 mA, AI2: 0–10 V |
| Wyjścia cyfrowe | 1 × Y (otwarty kolektor, maks. DC 24 V / 50 mA) |
| Wyjście przekaźnikowe | 1 × (TA/TB), AC 250 V 3 A / DC 30 V 1 A |
| Wyjście analogowe | 1 × AO, 0–10 V |
| Komunikacja | Modbus RTU (RS-485), maks. 115200 bps |
| Funkcje terminali | X: 51 funkcji, Y: 41 funkcji, AO: 19 funkcji |
Warunki środowiskowe
| Miejsce pracy | Wewnątrz pomieszczeń, bez bezpośredniego nasłonecznienia, pyłu, gazów agresywnych i palnych, mgły olejowej, pary wodnej i soli |
| Wysokość pracy | Do 1000 m n.p.m. (powyżej — redukcja prądu o ok. 10% na każde kolejne 1000 m) |
| Temperatura otoczenia | -10°C — +40°C (40–50°C: praca z redukcją mocy lub dodatkowym chłodzeniem) |
| Wilgotność | Poniżej 95% RH, bez kondensacji |
| Drgania | Poniżej 5,9 m/s² (0,6 g) |
| Temperatura składowania | -40°C — +70°C |
| Stopień ochrony | IP20 |
| Chłodzenie | Wymuszone, wentylatorem |
| Montaż | Naścienny oraz na szynie DIN 35 mm |
Wymiary i montaż
| Wymiary (szer. × wys. × gł.) | 90 × 170 × 149,6 mm |
| Rozstaw otworów montażowych | 80 × 161 mm |
| Śruby montażowe | M4 |
| Certyfikaty | CE |
|---|
| Zasilanie wejściowe | 3-phase AC 320V ~ 440V |
|---|---|
| Moc (kW) | 3.7 |
| Prąd wyjściowy (A) | 9 |
| Kanały wejść cyfrowych | 5 |
|---|---|
| Szybkie wejścia impulsowe (50 kHz) | nie |
| Kanały wejść analogowych | 2 (AI1: 0 ~ 10V or 0 ~ 20mA; AI2: 0 ~ 10V) |
| Kanały wyjść cyfrowych | 1 Y + 1 relay (normally ON) |
| Szybkie wyjścia impulsowe (50 kHz) | nie |
| Kanały wyjść analogowych | 1 |
| Wyjście +/-24 V | tak |
| Wyjście +/-10 V | tak |
| Zaciski wtykowe | nie |
| Komunikacja RS485 | tak |
|---|---|
| EtherCAT | nie |
| CANopen | nie |
| Funkcja hamowania | tak |
|---|---|
| Przeciążalność | G type 150% rated current 60S; P type 120% rated current 60S |
| Enkoder inkrementalny | nie |
| Sterowanie wektorowe w pętli zamkniętej | nie |
|---|---|
| Sterowanie wektorowe w pętli otwartej / V/F | tak |
| Maks. częstotliwość wyjściowa | 600Hz |
| Silnik asynchroniczny | tak |
| Silnik synchroniczny | nie |
| Praca bez zatrzymania przy chwilowym zaniku | tak |
| Nadążanie za prędkością | tak |
| Sterowanie droop | nie |
| Dokładność utrzymania prędkości | SVC: ±0.5%; VF: ±1% |
| Dokładność sterowania momentem | SVC: ±10% rated torque |
| Moment rozruchowy | SVC: 0.5Hz 150%; VF: 1Hz 150% |
| Dławik DC | nie |
| Moduł hamujący | Built-in |
| Rezystancja rezystora hamującego (Ω) | ≥130 |
| Moc rezystora hamującego (W) | ≥800 |
| Karta rozszerzeń we/wy | nie |
|---|---|
| Rozbudowa panelu podstawowego | nie |
| Rozbudowa panelu opcjonalnego | tak |
| Wilgotność | <95% RH (No condensation) |
|---|---|
| Wysokość n.p.m. | <1000m |
| Wymiary (szer. × wys. × gł.) | 90×170×149.6 |
|---|---|
| Masa (kg) | 1.4 |
| Stopień ochrony IP | IP20 |
| Sposób montażu | Wall/rail mounted |
