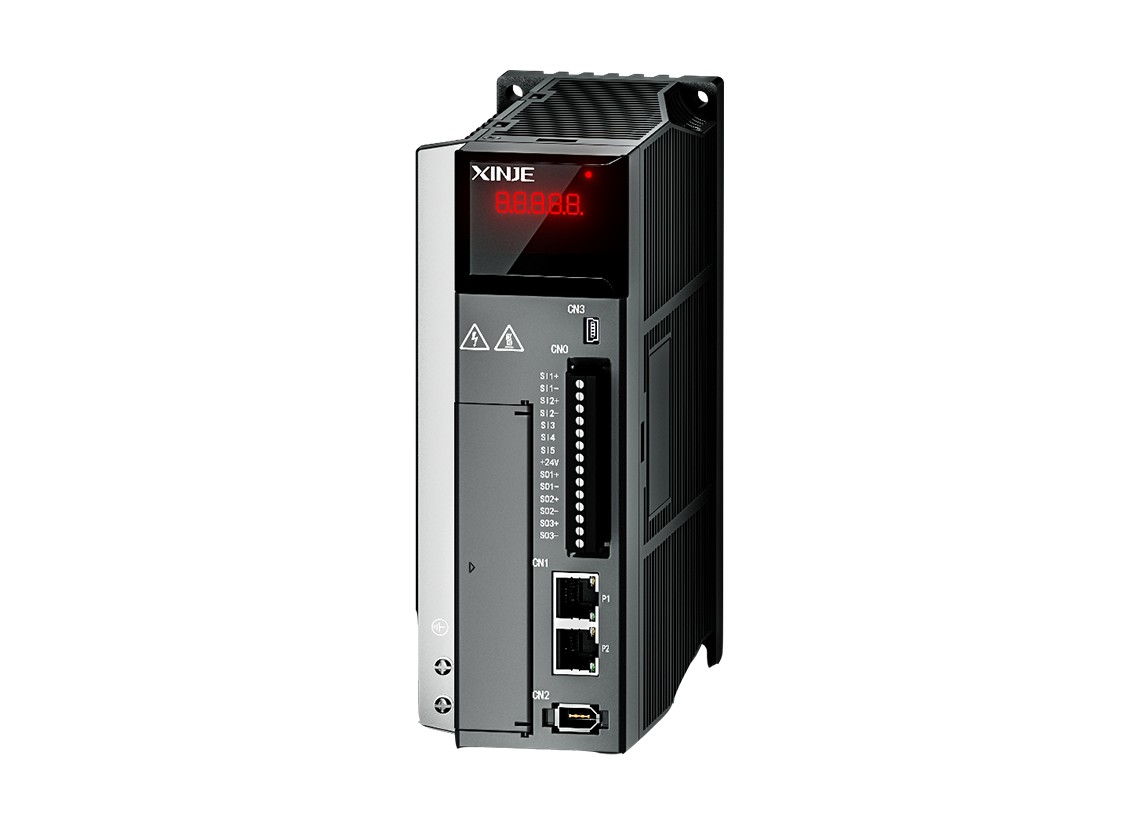

Xinje DS5P-21P0-PTA — serwonapęd 1/3× 230 V, 1,0 kW

Serwowzmacniacz Xinje DS5P z interfejsem PROFINET do integracji z sterownikami PLC
Serwowzmacniacz Xinje DS5P z interfejsem PROFINET do integracji z sterownikami PLC
Serwowzmacniacz Xinje DS5P z interfejsem PROFINET do integracji z sterownikami PLC
Serwowzmacniacz Xinje DS5P z interfejsem PROFINET do integracji z sterownikami PLC
Serwowzmacniacz Xinje DS5P z interfejsem PROFINET do integracji z sterownikami PLC
DS5P-21P0-PTA

Xinje DS5P-21P0-PTA — serwonapęd 1/3× 230 V, 1,0 kW

1 294,92 zł netto · dla firm1 592,75 zł brutto · cena dla osób prywatnych

Serwonapęd Xinje DS5P-21P0-PTA — moc 1 kW, prąd 6 A, zasilanie 230 V, zasilanie 1-/3-fazowe, interfejs PROFINET, wejścia cyfrowe 5, wyjścia cyfrowe 3, bez STO.

Termin realizacji ok. 2 tyg.

SKU: DS5P-21P0-PTA Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Serwonapęd Xinje DS5P-21P0-PTA — moc 1 kW, prąd 6 A, zasilanie 230 V, zasilanie 1-/3-fazowe, interfejs PROFINET, wejścia cyfrowe 5, wyjścia cyfrowe 3, bez STO.

PROFINET: precyzyjna synchronizacja i elastyczna sieć

Pierwszy serwonapęd Xinje z obsługą magistrali PROFINET. Wysoka dokładność pozycjonowania, krótki cykl synchronizacji i łatwe utrzymanie. Dwa porty Ethernet 100 Mb/s full-duplex (każdy jako IN lub OUT), topologie liniowa, gwiazdy, drzewa i pierścienia, komunikacja PTI, PROFINET i Modbus RTU.

  • 2× Ethernet 100 Mb/s full-duplex
  • topologie: liniowa, gwiazda, drzewo, ring
  • obsługa wielu typów telegramów PROFINET
  • zastosowania: 3C, baterie litowe, motoryzacja, logistyka, fotowoltaika

Parametry

Moc (kW) 1,0
Zasilanie 1-/3-fazowe AC200~240V 50/60Hz
Prąd wyjściowy (A) 6,0
Wejścia cyfrowe (DI) 5
Wyjścia cyfrowe (DO) 3
RS232 ✓
Magistrala PROFINET
Rozdzielczość enkodera 17/23bit
Wbudowany rezystor hamowania 45Ω80W
Zewnętrzny rezystor hamowania 35–75 Ω, min. 800 W
Masa (kg) 1,523

Informacje dodatkowe

Waga 1,523 kg
Wymiary 180 × 80 × 185 mm
Moc

1 kW
Zasilanie

AC 200–240 V
Protokół

PROFINET

Model DS5P-21P0-PTA · 11 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DS5P-21P0-PTA — serwonapęd 1/3× 230 V, 1,0 kW”

Pasuje do

Silniki zgodne z tym napędem

12 silników w katalogu Xinje; poniżej dostępne w sklepie.

MS6H-130CM15B2-20P8Xinje MS6H-130CM15B2-20P8 — serwosilnik 220 V, 0,85 kW1 532,52 zł nettoTermin realizacji ok. 2 tyg.MS6H-130CM15BZ2-20P8Xinje MS6H-130CM15BZ2-20P8 — serwosilnik 220 V, 0,85 kW2 108,70 zł nettoTermin realizacji ok. 2 tyg.MS6H-130TL15B2-20P8Xinje MS6H-130TL15B2-20P8 — serwosilnik 220 V, 0,85 kW1 782,00 zł nettoTermin realizacji ok. 2 tyg.MS6H-130TL15BZ2-20P8Xinje MS6H-130TL15BZ2-20P8 — serwosilnik 220 V, 0,85 kW2 358,18 zł nettoTermin realizacji ok. 2 tyg.MS6S-100CM30B2-21P0Serwosilnik Xinje MS6S-100CM30B2-21P0 1,0 kW 3,18 Nm kołnierz 100 mm 230 V1 253,86 zł nettoWysyłka w ciągu 5 dni roboczych
Rezystor hamowania: wbudowany 80W45Ω; zewnętrzny przy intensywnym hamowaniu — wymagany co najmniej 35 Ω i 800 W (DS5P series servo manual, rozdz. 1.4, PDF s.21)
YF-RXLG:1000W60RJXinje YF-RXLG:1000W60RJ — Rezystor hamowania 1000 W / 60 Ω184,14 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1000W75RJXinje YF-RXLG:1000W75RJ — Rezystor hamowania 1000 W / 75 Ω — do napędów 41P5/42P3184,14 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1500W40RJXinje YF-RXLG:1500W40RJ — Rezystor hamowania 1500 W / 40 Ω — do napędów 21P5/22P3/22P6249,48 zł nettoTermin realizacji ok. 2 tyg.

Seria 1 jest wycofywana przez producenta i zastępowana serią 2. Certyfikaty serii 1 nie są już odnawiane.

Nie masz pewności? Sprawdź mój dobór — odpowiadamy w dni robocze.

Bezpieczeństwo funkcjonalne

Funkcja STO (bezpieczne wyłączenie momentu): brak danych — zapytaj

Do pobrania — jak czytać dokumenty: certyfikat badania (np. TÜV) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba.

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DS5P. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii DS5P — PROFINET

Ten model (DS5P-21P0-PTA) to wykonanie o parametrach: moc 1 kW; zasilanie AC 200–240 V; protokół PROFINET. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

DS5P-20P1-PTA · DS5P-20P2-PTA · DS5P-20P4-PTA · DS5P-20P4-PTA-FH · DS5P-20P7-PTA · DS5P-20P7-PTA-FH · DS5P-21P0-PTA-FH · DS5P-21P5-PTA · DS5P-21P5-PTA-FH · DS5P-22P3-PTA · DS5P-22P6-PTA · DS5P-41P0-PTA · DS5P-41P5-PTA · DS5P-42P3-PTA · DS5P-42P3-PTA-FH · DS5P-43P0-PTA · DS5P-43P0-PTA-FH · DS5P-45P5-PTA · DS5P-47P5-PTA · DS5P-47P5-PTA-FH

Zobacz całą serię DS5P — PROFINET

Najczęściej zadawane pytania

Jaki jest termin realizacji dla DS5P-21P0-PTA?

Dla tego symbolu podajemy termin: ok. 2 tygodni. Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Co jeszcze muszę zamówić razem z DS5P-21P0-PTA?

Do kompletu napędowego potrzebny jest komplet kabli: kabel zasilający silnika i kabel enkodera, dobierany do serii napędu, kołnierza silnika, wersji z hamulcem i typu enkodera. Przy enkoderze absolutnym dochodzi bateria podtrzymująca pozycję. Jeśli podasz, jaki napęd i silnik łączysz, dobierzemy komplet.

Czy do DS5P-21P0-PTA dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
