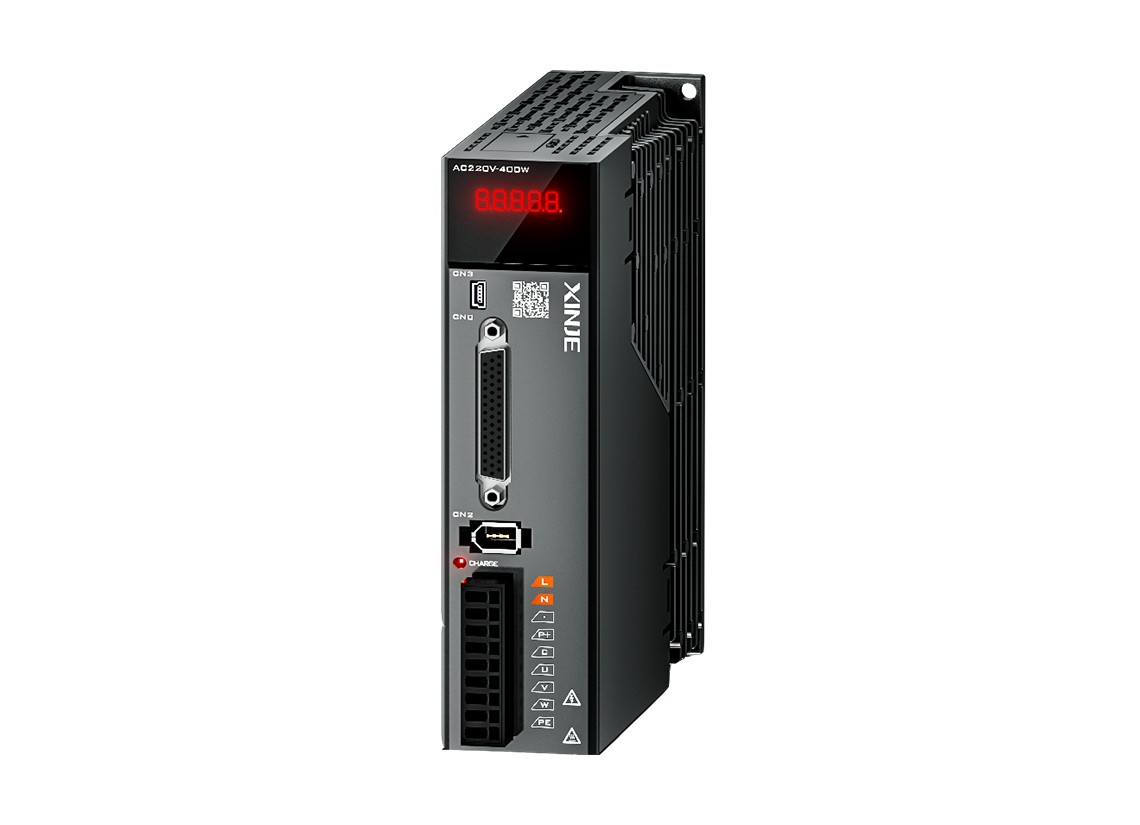

Xinje DS5K2-20P4-PTA — serwonapęd 1× 230 V, 0,4 kW

Xinje DS5K2-20P4-PTA — serwonapęd 1× 230 V, 0,4 kW
Serwowzmacniacz pełnofunkcyjny Xinje DS5K2 – rozbudowane tryby pracy i diagnostyka napędu
Serwowzmacniacz pełnofunkcyjny Xinje DS5K2 – rozbudowane tryby pracy i diagnostyka napędu
Serwowzmacniacz pełnofunkcyjny Xinje DS5K2 – rozbudowane tryby pracy i diagnostyka napędu
Serwowzmacniacz pełnofunkcyjny Xinje DS5K2 – rozbudowane tryby pracy i diagnostyka napędu
Serwowzmacniacz pełnofunkcyjny Xinje DS5K2 – rozbudowane tryby pracy i diagnostyka napędu
DS5K2-20P4-PTA

Xinje DS5K2-20P4-PTA — serwonapęd 1× 230 V, 0,4 kW

700,92 zł netto · dla firm862,13 zł brutto · cena dla osób prywatnych

Serwonapęd Xinje DS5K2-20P4-PTA — moc 0,4 kW, prąd 2,8 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs Impulsowy, wejścia cyfrowe 8, wyjścia cyfrowe 6, bez STO.

Termin realizacji ok. 2 tyg.

SKU: DS5K2-20P4-PTA Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Serwonapęd Xinje DS5K2-20P4-PTA — moc 0,4 kW, prąd 2,8 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs Impulsowy, wejścia cyfrowe 8, wyjścia cyfrowe 6, bez STO.

Mała obudowa, komplet funkcji

DS5K1 — standardowy serwonapęd o wyróżniająco małych wymiarach, prostym okablowaniu i pełnej funkcjonalności; zakres mocy 0,1–15 kW, typowe zastosowania: 3C, tekstylia, druk, pakowanie, spożywka, farmacja. DS5K2 — wersja pełnofunkcyjna: pasmo pętli prędkości 3 kHz, tłumienie drgań końcówki mechanizmu, hamowanie dynamiczne oraz rozbudowane zabezpieczenia (zwarcie doziemne, nadprąd).

  • moc 0,1–15 kW
  • pasmo 3 kHz (DS5K2)
  • tłumienie rezonansów mechanicznych
  • hamowanie dynamiczne
  • współpraca z silnikami MS6-B3/MS6G

Parametry

Moc (kW) 0,4
Zasilanie 1-fazowe AC200~240V 50/60Hz
Prąd wyjściowy (A) 2,8
Hamulec dynamiczny ✓
Wejścia cyfrowe (DI) 8
Wyjścia cyfrowe (DO) 6
RS232 ✓
RS485 ✓
Wejście impulsowe ✓
Impulsy 5 V ✓
Impulsy 24 V ✓
Wejście analogowe ✓
Różnicowe sprzężenie enkodera ✓
Rozdzielczość enkodera 19/23bit
Zewnętrzny rezystor hamowania 80–100 Ω, min. 200 W
Masa (kg) 1,1

Model DS5K2-20P4-PTA · 20 parametrow w 6 grupach

Zasilanie
Moc (kW) 0.4
Zasilanie wejściowe Single phase AC200 ~ 240V 50/60Hz
Prąd wyjściowy (A) 2.8
Wejścia / wyjścia
Wejścia cyfrowe (DI) 8
Wyjścia cyfrowe (DO) 6
Wejścia analogowe tak
Komunikacja
RS232 tak
RS485 tak
Magistrala nie
Sterowanie ruchem
Wyjście impulsowe tak
Wyjście impulsowe 5 V tak
Wyjście impulsowe 24 V tak
Silnik / serwo
Hamowanie dynamiczne tak
STO (bezpieczne odłączenie momentu) nie
Pełne sprzężenie zwrotne (full closed loop) nie
Sprzężenie różnicowe enkodera tak
Rozdzielczość enkodera 19/23bit
Wbudowany rezystor hamujący nie
Zewnętrzny rezystor hamujący 80-100Ω above 200W
Wymiary i obudowa
Masa (kg) 1.1

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 1,1 kg
Wymiary 165 × 50 × 170 mm
Moc

0,4 kW
Interfejs

Impulsowy
Zasilanie

AC 200–240 V

Model DS5K2-20P4-PTA · 10 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DS5K2-20P4-PTA — serwonapęd 1× 230 V, 0,4 kW”

Pasuje do

Silniki zgodne z tym napędem

12 silników w katalogu Xinje; poniżej dostępne w sklepie.

MS6H-60CN30B3-20P2Xinje MS6H-60CN30B3-20P2 — serwosilnik 220 V, 0,2 kW766,26 zł nettoTermin realizacji ok. 2 tyg.MS6H-60CN30BZ3-20P2Xinje MS6H-60CN30BZ3-20P2 — serwosilnik 220 V, 0,2 kW1 057,32 zł nettoTermin realizacji ok. 2 tyg.MS6H-60TH30B3-20P2Xinje MS6H-60TH30B3-20P2 — serwosilnik 220 V, 0,2 kW962,28 zł nettoTermin realizacji ok. 2 tyg.MS6H-60TH30BZ3-20P2Xinje MS6H-60TH30BZ3-20P2 — serwosilnik 220 V, 0,2 kW1 253,34 zł nettoTermin realizacji ok. 2 tyg.MS6H-60CN30B3-20P4Xinje MS6H-60CN30B3-20P4 — serwosilnik 220 V, 0,4 kW766,26 zł nettoTermin realizacji ok. 2 tyg.MS6H-60CN30BZ3-20P4Xinje MS6H-60CN30BZ3-20P4 — serwosilnik 220 V, 0,4 kW1 057,32 zł nettoTermin realizacji ok. 2 tyg.MS6H-60TH30B3-20P4Xinje MS6H-60TH30B3-20P4 — serwosilnik 220 V, 0,4 kW962,28 zł nettoTermin realizacji ok. 2 tyg.MS6H-60TH30BZ3-20P4Xinje MS6H-60TH30BZ3-20P4 — serwosilnik 220 V, 0,4 kW1 253,34 zł nettoTermin realizacji ok. 2 tyg.MS6S-60CN30B3-20P4Xinje MS6S-60CN30B3-20P4 — serwosilnik 220 V, 0,4 kW736,56 zł nettoTermin realizacji ok. 2 tyg.MS6S-60CN30BZ3-20P4Xinje MS6S-60CN30BZ3-20P4 — serwosilnik 220 V, 0,4 kW1 027,62 zł nettoTermin realizacji ok. 2 tyg.MS6S-60TH30B3-20P4Xinje MS6S-60TH30B3-20P4 — serwosilnik 220 V, 0,4 kW926,64 zł nettoTermin realizacji ok. 2 tyg.MS6S-60TH30BZ3-20P4Xinje MS6S-60TH30BZ3-20P4 — serwosilnik 220 V, 0,4 kW1 217,70 zł nettoTermin realizacji ok. 2 tyg.
Rezystor hamowania: wymagany co najmniej 80 Ω i 200 W (DS5C1 servo manual, rozdz. 1.4, PDF s.19) — pasującego rezystora nie ma w sklepie: zapytaj

Nie masz pewności? Sprawdź mój dobór — odpowiadamy w dni robocze.

Bezpieczeństwo funkcjonalne

Funkcja STO (bezpieczne wyłączenie momentu): brak danych — zapytaj

Do pobrania — jak czytać dokumenty: certyfikat badania (np. TÜV) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba.

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DS5K2. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii DS5K — impulsowe

Ten model (DS5K2-20P4-PTA) to wykonanie o parametrach: moc 0,4 kW; interfejs Impulsowy; zasilanie AC 200–240 V. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

DS5K1-20P1-PTA · DS5K1-20P2-PTA · DS5K1-20P4-PTA · DS5K1-20P7-PTA · DS5K1-411P0-PTA · DS5K1-415P0-PTA · DS5K2-20P1-PTA · DS5K2-20P7-PTA · DS5K2-21P0-PTA · DS5K2-21P5-PTA · DS5K2-22P3-PTA · DS5K2-22P6-PTA · DS5K2-41P0-PTA · DS5K2-41P5-PTA · DS5K2-42P3-PTA · DS5K2-43P0-PTA · DS5K2-45P5-PTA · DS5K2-47P5-PTA

Zobacz całą serię DS5K — impulsowe

Najczęściej zadawane pytania

Jaki jest termin realizacji dla DS5K2-20P4-PTA?

Dla tego symbolu podajemy termin: ok. 2 tygodni. Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Co jeszcze muszę zamówić razem z DS5K2-20P4-PTA?

Do kompletu napędowego potrzebny jest komplet kabli: kabel zasilający silnika i kabel enkodera, dobierany do serii napędu, kołnierza silnika, wersji z hamulcem i typu enkodera. Przy enkoderze absolutnym dochodzi bateria podtrzymująca pozycję. Jeśli podasz, jaki napęd i silnik łączysz, dobierzemy komplet.

Czy do DS5K2-20P4-PTA dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
