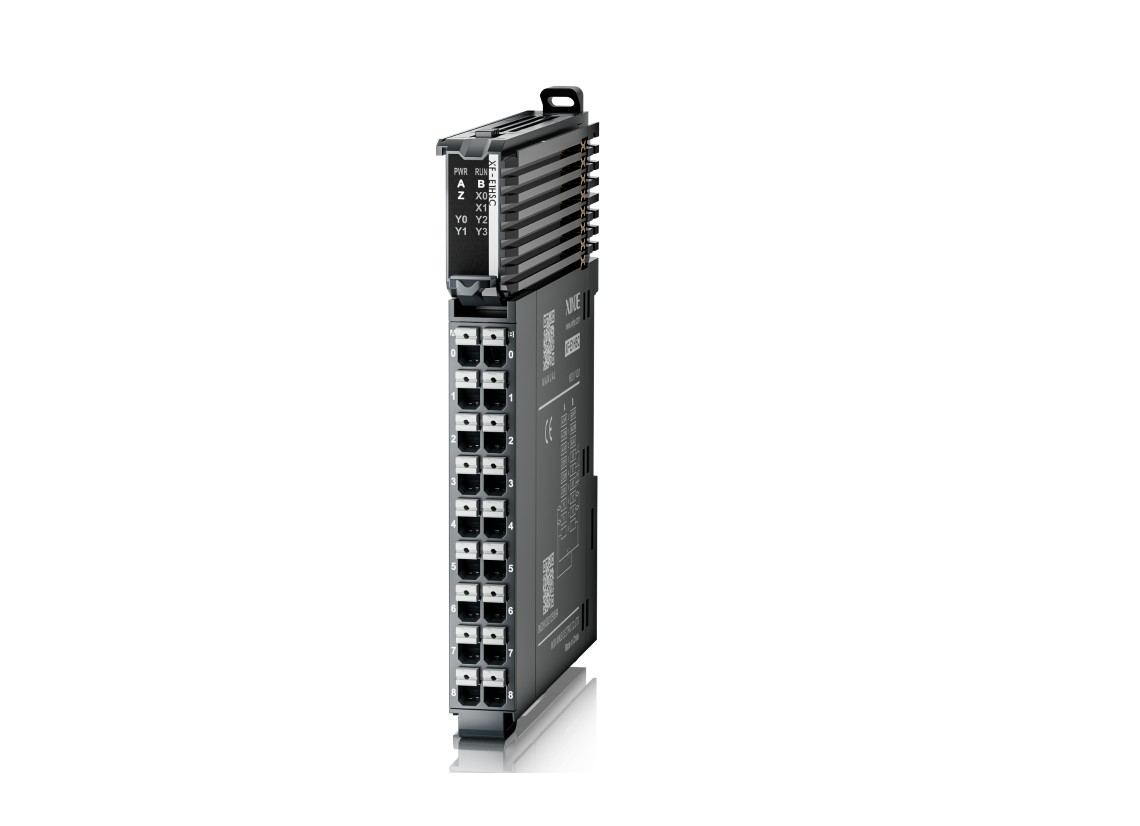

Xinje XF-E1HSC — moduł szybkiego licznika

389,93 zł netto · dla firm479,61 zł brutto · cena dla osób prywatnych

Moduł rozszerzeń Xinje XF-E1HSC — moduł szybkiego licznika, 1 kanał enkodera: wejście różnicowe A/B/Z do 2 MHz lub jednostronne do 200 kHz, tryby pracy pojedyncza faza, impuls+kierunek, A/B/Z oraz CW/CCW, powielanie fazy A/B 1/2/4×, pomiar częstotliwości i szerokości impulsu, 2 wejścia szybkie z funkcją sondy oraz 4 wyjścia szybkie z porównaniem (snapshot), szerokość 12 mm, zasilanie 24 VDC.

Wysyłka w ciągu 5 dni roboczych

SKU: XF-E1HSC Kategorie: ,
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Moduł I/O Xinje XF-E1HSC — funkcja licznik szybki.

Ultracienka konstrukcja, wysoka skalowalność i praca w czasie rzeczywistym

Moduły kasetowe o grubości zaledwie 12 mm z szybką magistralą tylną 200 M. Pracują jako lokalne rozszerzenie jednostki serii XF albo jako rozproszone I/O serii LF — do 32 modułów w wyspie. Zaciski PUSH-IN pozwalają na okablowanie bez narzędzi.

  • magistrala tylna 200 M — szybka wymiana danych
  • grubość 12 mm — ok. połowa miejsca zajmowanego przez moduły XL
  • typy: cyfrowe, analogowe, temperaturowe, komunikacyjne, licznikowe
  • analogi w standardzie 16 bitów

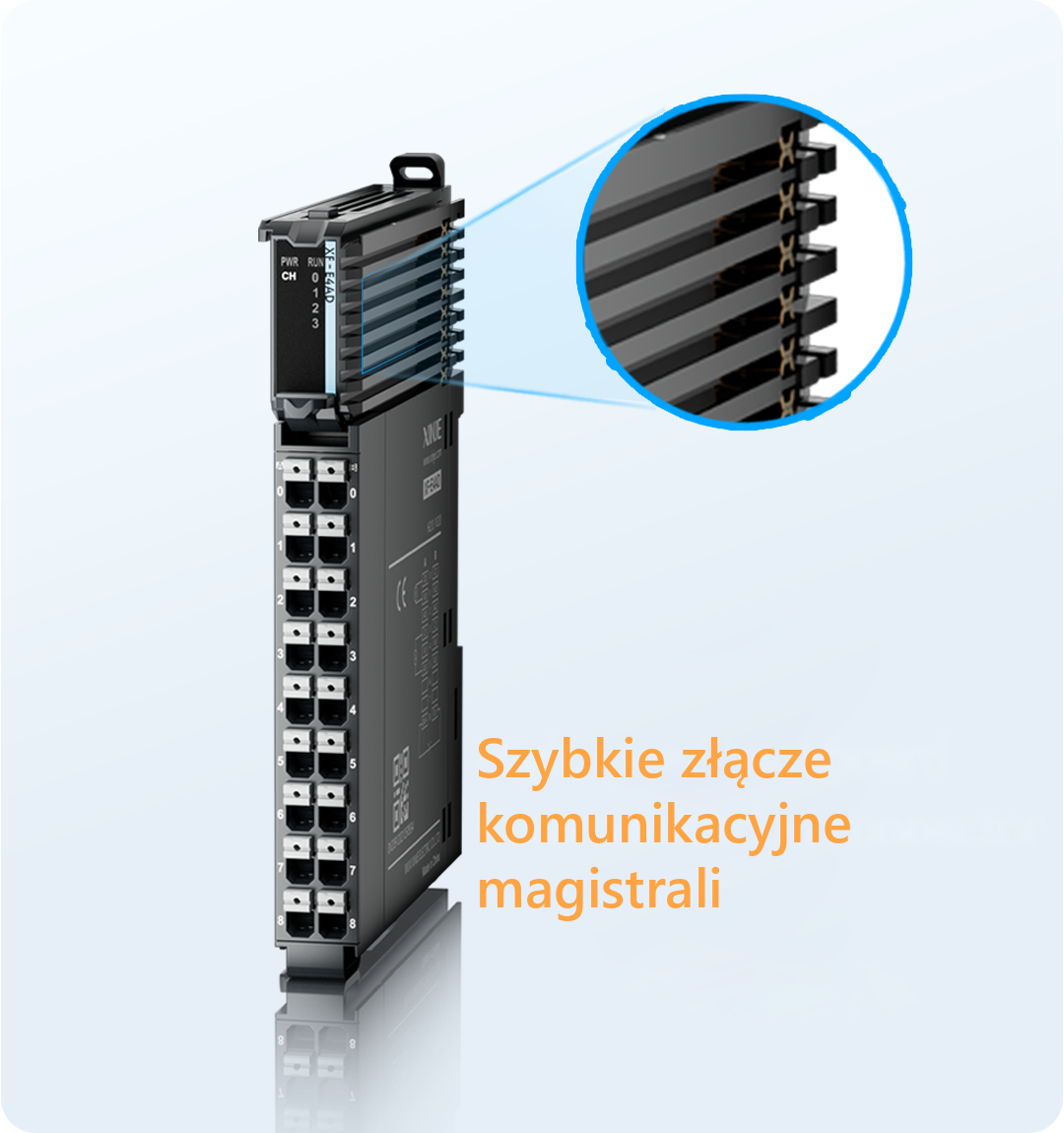

  • stabilne złącze zatrzaskowe magistrali

Parametry podstawowe

Typ NPN&PNP
Pobór mocy 0,8 W (magistrala wewnętrzna) + 1,2 W (zasilanie zewnętrzne wejść)

Warunki środowiskowe

Temperatura pracy 55°C
Temperatura składowania 70°C
Wilgotność 95%
Stopień ochrony IP20
Odporność na wibracje zgodnie z IEC 61131-2. Drgania przerywane: 5–9 Hz przy stałej amplitudzie 3,5 mm wychylenia szczytowego, 9–150 Hz przy stałym przyspieszeniu 1,0 g. Drgania ciągłe: 5–9 Hz przy amplitudzie połówkowej 1,75 mm, 9–150 Hz przy stałym przyspieszeniu 0,5 g. Każda oś (X, Y, Z) skanowana 10 razy.
Odporność na udary zgodnie z IEC 61131-2: udar 15 g (wartość szczytowa) o czasie trwania 11 ms przykładany w każdej z trzech wzajemnie prostopadłych osi — po 3 udary na oś, łącznie 18 udarów.

Informacje dodatkowe

Waga 0,13 kg
Wymiary 112 × 12 × 80 mm
Rodzaj

moduł
Funkcja

licznik szybki
Protokół

EtherCAT, PROFINET

Model XF-E1HSC · 15 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XF-E1HSC — moduł szybkiego licznika”

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny XF. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii XF komunikacja / licznik / zasilanie

Ten model (XF-E1HSC) to wykonanie o parametrach: rodzaj moduł; funkcja licznik szybki; protokół EtherCAT, PROFINET. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

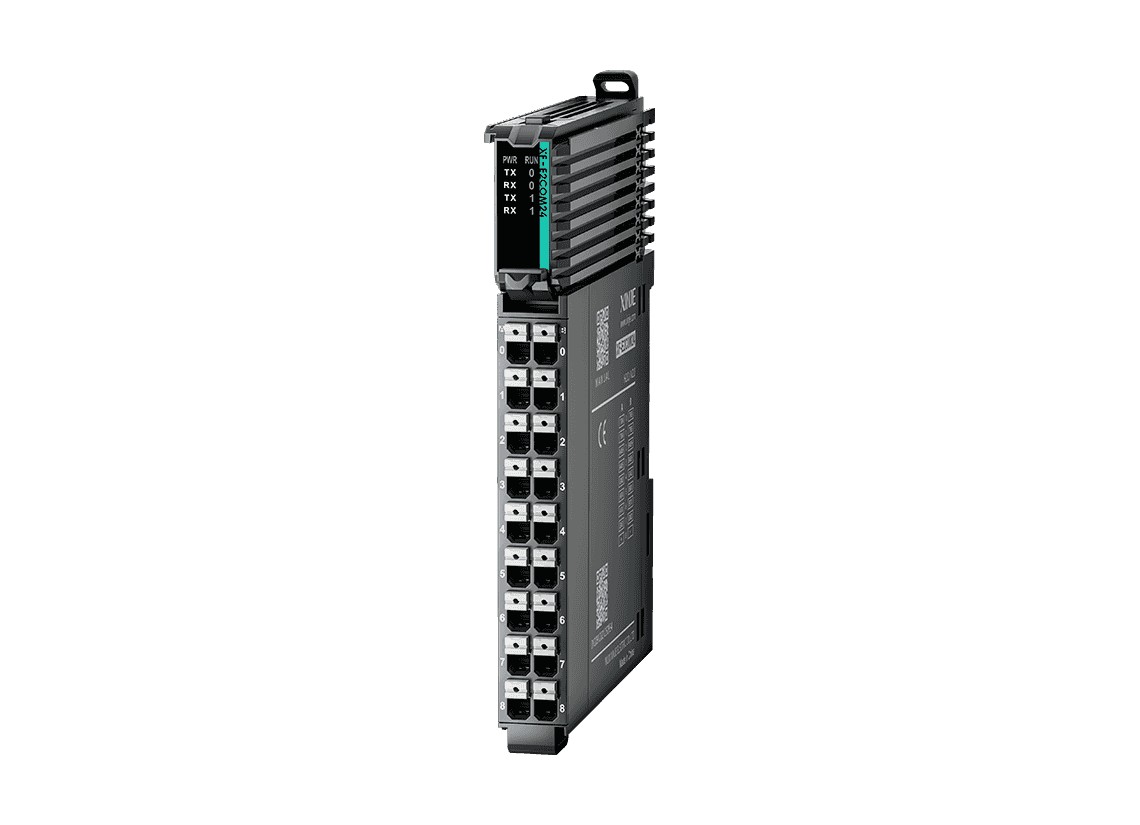

XF-E2COM24 · XF-P35-E

Zobacz całą serię XF komunikacja / licznik / zasilanie

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XF-E1HSC?

Dla tego symbolu podajemy termin: Wysyłka w ciągu 5 dni roboczych. Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Jak XF-E1HSC łączy się ze sterownikiem?

Zależnie od serii przez Modbus RTU po RS485 albo przez sieć Ethernet. Przy doborze warto od razu ustalić długość magistrali i liczbę węzłów w instalacji.

Czy do XF-E1HSC dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
