Xinje VH5-20P7-B — falownik wektorowy (pętla otwarta), 1/3× 230 V, 0,75 kW

Falownik Xinje serii VH5 – przemiennik częstotliwości do sterowania silnikami asynchronicznymi
Falownik Xinje serii VH5 – przemiennik częstotliwości do sterowania silnikami asynchronicznymi
Falownik Xinje serii VH5 – przemiennik częstotliwości do sterowania silnikami asynchronicznymi
Falownik Xinje serii VH5 – przemiennik częstotliwości do sterowania silnikami asynchronicznymi
Falownik Xinje serii VH5 – przemiennik częstotliwości do sterowania silnikami asynchronicznymi
Falownik Xinje serii VH5 – przemiennik częstotliwości do sterowania silnikami asynchronicznymi

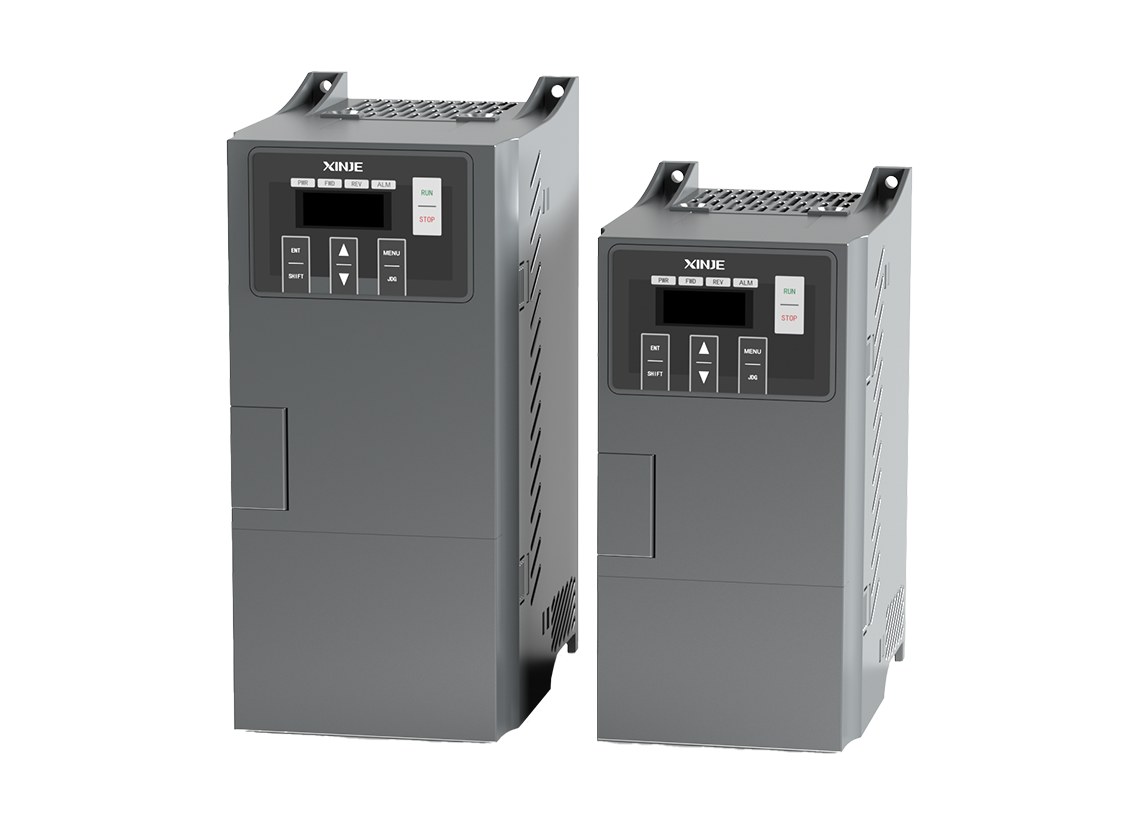

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu VH5-20P7-B.

Xinje VH5-20P7-B — falownik wektorowy (pętla otwarta), 1/3× 230 V, 0,75 kW

540,54 zł nettobrutto 664,86 zł (23% VAT)

Falownik Xinje VH5-20P7-B — falownik wektorowy (sterowanie SVC), silnik do 0,75 kW, prąd znamionowy 4,0 A, zasilanie 1-fazowe 230 V, komunikacja RS485 w standardzie, wbudowany moduł hamujący.

SKU: VH5-20P7-B Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Falownik Xinje VH5-20P7-B — moc 0,75 kW, prąd 4 A, zasilanie 230 V, zasilanie 1-fazowe, sterowanie Wektor otwarty (SVC).

Adapted motor 0.75KW, rated output current 4.0A; standard RS485 communication function; standard configuration (1CH RS485, 1CH AI, 1CH AO, 4CH bipolar input, 1CH YT, 1CH YR); Dimensions: 94*188* 138cm

  • wektor SVC
  • 1- i 3-fazowy
  • RS485

Parametry podstawowe

Zasilanie wejściowe 1-fazowe AC 187V–253V; 3-fazowe AC 187V~253V
Moc (kW) 0,75
Prąd wyjściowy (A) 4,0
Wymiary (S×W×G, mm) 188×94×138
Masa (kg) 1,67

Funkcje

Wektor otwarty / V-F ✓
Maks. częstotliwość wyjściowa 600Hz
Silnik asynchroniczny ✓
Silnik synchroniczny ✓
Przejście przez zanik zasilania ✓
Podchwyt wirującego silnika ✓
Regulacja droop ✓
Funkcja hamowania ✓

Osiągi

Dokładność prędkości SVC: ±0,5%; VF: ±1%
Dokładność momentu SVC: ±10% momentu znamionowego
Moment rozruchowy SVC: 0,5Hz 150%; VF: 1Hz 150%
Przeciążalność 150% prądu znamionowego przez 60 s; 180% przez 3 s

Interfejsy

Wejścia cyfrowe 4
Wejścia analogowe 1
Wyjścia cyfrowe 1 kanał wyjście cyfrowe Y , 1 kanał wyjście przekaźnikowe (normalnie zwarty, normalnie rozwarty)
Wyjścia analogowe 1
Wyjście ±24 V ✓
Wyjście ±10 V ✓

Komunikacja

Komunikacja RS485 ✓
EtherCAT (karta) VH5-CC100
CANopen (karta) VH5-CN100

Certyfikaty

Certyfikaty CE, ETL

Środowisko i niezawodność

Stopień ochrony IP IP20
Wilgotność poniżej 95% RH (bez kondensacji)
Wysokość pracy poniżej 1000 m n.p.m. (powyżej 1000 m prąd wyjściowy należy zmniejszyć o ok. 10% prądu znamionowego na każde kolejne 1000 m)

Serwisowalność

Sposób montażu montaż naścienny

Akcesoria opcjonalne

Panel standardowy – montaż zdalny ✓
Panel opcjonalny – montaż zdalny ✓
Jednostka hamująca Wbudowany
Rezystancja rez. hamowania (Ω) ≥150
Moc rezystora hamowania (W) ≥200

Model VH5-20P7-B · 43 parametrow w 10 grupach

Informacje ogólne
Certyfikaty CE、ETL
Zasilanie
Zasilanie wejściowe Single phase AC 187V～253V; Three phase AC 187V ~ 253V
Moc (kW) 0.75
Prąd wyjściowy (A) 4
Wejścia / wyjścia
Kanały wejść cyfrowych 4
Szybkie wejścia impulsowe (50 kHz) nie
Kanały wejść analogowych 1
Kanały wyjść cyfrowych 1 channel digital output Y, 1 channel relay output (normally ON, normally OFF)
Szybkie wyjścia impulsowe (50 kHz) nie
Kanały wyjść analogowych 1
Wyjście +/-24 V tak
Wyjście +/-10 V tak
Zaciski wtykowe nie
Komunikacja
Komunikacja RS485 tak
EtherCAT VH5-CC100
CANopen VH5-CN100
Sterowanie ruchem
Sterowanie pozycją nie
Silnik / serwo
Funkcja hamowania tak
Przeciążalność 150% rated current 60S; 180% rated current 3S
Enkoder inkrementalny nie
Falownik
Sterowanie wektorowe w pętli zamkniętej nie
Sterowanie wektorowe w pętli otwartej / V/F tak
Maks. częstotliwość wyjściowa - silnik asynchroniczny 600Hz
Maks. częstotliwość wyjściowa - silnik synchroniczny tak
Praca bez zatrzymania przy chwilowym zaniku tak
Nadążanie za prędkością tak
Sterowanie droop tak
Dokładność utrzymania prędkości SVC：±0.5%; VF：±1%
Dokładność sterowania momentem SVC：±10% rated torque
Moment rozruchowy SVC：0.5Hz 150%; VF：1Hz 150%
Dławik DC nie
Moduł hamujący Built-in
Rezystancja rezystora hamującego (Ω) ≥150
Moc rezystora hamującego (W) ≥200
Rozszerzenia
Karta rozszerzeń we/wy nie
Panel podstawowy - montaż rozszerzeń tak
Panel opcjonalny - montaż rozszerzeń tak
Warunki pracy
Wilgotność Less than 95% RH (No condensation)
Wysokość n.p.m. Less than 1000m (derate ~ 10% per 1000m above)
Wymiary i obudowa
Wymiary (szer. × wys. × gł.) 188*94*138
Masa (kg) 1.67
Stopień ochrony IP IP20
Sposób montażu Wall mounted

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Moc

0.75 kW
Zasilanie (fazy)

1-fazowe
Sterowanie

Wektor otwarty (SVC)
Protokół

RS485
Zasilanie

AC 200-240 V

Model VH5-20P7-B · 7 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Katalogi
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
